主要技术参数:

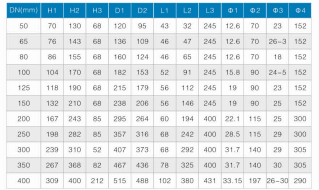

主要外形尺寸及连接尺寸:
| 选择 | 询价 | DN(mm) | H1 | H2 | H3 | D1 | D2 | L1 | L2 | L3 | ⌀1 | ⌀2 | ⌀3 | ⌀4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 70 | 130 | 68 | 120 | 95 | 43 | 32 | 245 | 12.60 | 70 | 23 | 152 | ||
| 65 | 76 | 143 | 68 | 136 | 109 | 46 | 47 | 245 | 12.60 | 70 | 26-3 | 152 | ||
| 80 | 86 | 155 | 68 | 160 | 124 | 46 | 65 | 245 | 12.60 | 70 | 18 | 152 | ||
| 100 | 104 | 170 | 68 | 182 | 153 | 52 | 91 | 245 | 15.80 | 90 | 24-5 | 152 | ||
| 125 | 118 | 190 | 68 | 215 | 179 | 56 | 112 | 245 | 19 | 90 | 23 | 152 | ||
| 150 | 132 | 210 | 68 | 238 | 206 | 56 | 146 | 245 | 19 | 90 | 25 | 152 | ||
| 200 | 167 | 243 | 85 | 295 | 264 | 60 | 194 | 400 | 22.10 | 115 | 25 | 300 | ||
| 250 | 198 | 282 | 85 | 357 | 316 | 68 | 242 | 400 | 28.50 | 115 | 29 | 300 | ||
| 300 | 239 | 310 | 52 | 407 | 373 | 68 | 292 | 400 | 31.70 | 140 | 29 | 305 | ||
| 350 | 267 | 368 | 82 | 467 | 436 | 78 | 325 | 400 | 31.70 | 140 | 30 | 305 | ||
| 400 | 309 | 400 | 212 | 515 | 488 | 102 | 380 | 431 | 33.15 | 197 | 26-30 | 290 |
