JDZ型通用波纹管

专利产品

JDZ型通用波纹管

分类专利产品

产品名称水系统阀门

订购热线 86 021 56900777

JDZ型通用波纹管

在线询价

产品概述

主要外形尺寸及连接尺寸:

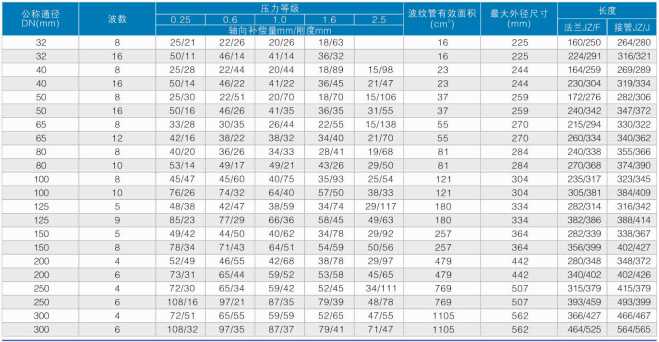

主要外形尺寸和连接尺寸

选择	询价	公称通径 DN(mm)	波数	压力等级轴向补偿量mm/刚度mm					波纹管有效面积 (cm)	最大外径尺寸 (mm)	长度
选择	询价	公称通径 DN(mm)	波数	0.25	0.6	1.0	1.6	2.5	波纹管有效面积 (cm)	最大外径尺寸 (mm)	法兰JZ/F	接管JZ/J
		32	8	25/21	22/26	20/26	18/63		16	225	160/250	264/280
		32	16	18568	46/14	41/14	36/32		16	225	224/291	316/321
		40	8	25/28	22/44	20/44	18/89	15/98	23	244	164/259	269/289
		40	16	50/14	46/22	41/22	36/45	21/47	23	244	230/304	319/334
		50	8	25/30	22/51	20/70	18/70	15/106	37	259	172/276	282/306
		50	16	50/16	46/26	41/35	36/35	31/55	37	259	240/342	347/372
		65	8	33/28	30/35	26/44	22/55	15/138	55	270	215/294	330/322
		65	12	42/16	38/22	38/32	34/40	21/70	55	270	260/334	340/362
		80	8	40/20	36/26	34/33	28/41	19/68	81	284	240/338	355/366
		80	10	53/14	49/17	49/21	43/26	29/50	81	284	270/368	374/390
		100	8	45/47	45/60	40/75	35/93	25/54	121	304	235/317	323/345
		100	10	76/26	74/32	64/40	57/50	38/33	121	304	305/381	384/409
		125	5	48/38	42/47	38/59	34/74	29/117	180	334	282/314	316/342
		125	9	85/23	77/29	66/36	58/45	49/63	180	334	382/386	388/414
		150	5	49/42	44/50	40/62	34/78	29/92	257	364	282/339	338/367
		150	8	78/34	71/43	64/51	54/59	50/56	257	364	356/399	402/427
		200	4	52/49	46/55	42/68	38/78	29/97	479	442	280/348	348/372
		200	6	73/31	65/44	59/52	53/58	45/65	479	442	340/402	402/426
