防火防静电球阀Q41F-25

防火防静电球阀Q41F-25

分类常规

产品名称防火防静电球阀

订购热线 86 021 56900777

防火防静电球阀Q41F-25

在线询价

产品概述

标准
设计与制遗按GB/T12237

结构长度按GB/T12221

法兰连接尺寸按JB/T79

检验按JB/T9092

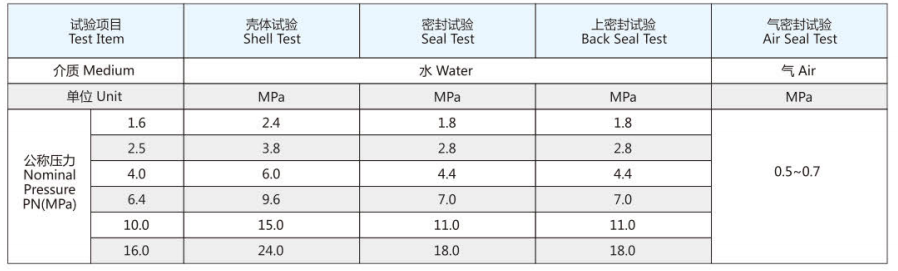

主要技术参数 :

主要零件材质：

主要外形尺寸和连接尺寸

选择	询价	公径通径 DN(mm)	L	D	D1	D2	D6	b-f	Z- φd	H	W
		15	130	95	65	45		14-2	4- φ14	65	115
		20	140	105	75	55		14-2	4- φ14	75	130
		25	150	115	85	65		14-2	4- φ14	85	150
		32	165	135	100	78		16-2	4- φ18	95	190
		40	180	145	110	85		18-3	4- φ18	105	230
		50	200	160	125	100		20-3	4- φ18	115	240
		65	220	180	145	120		22-3	8- φ18	145	280
		80	250	195	160	135		22-3	8- φ18	160	310
		100	280	230	190	160		24-3	8- φ23	185	330
		125	320	270	220	188		28.30	8- φ25	215	600
		150	360	300	250	218		30-3	8- φ25	245	800
		200	400	360	310	278		34-3	12- φ25	300	1000
		250	450	425	370	332		36-3	12- φ30	380	1200
