双法兰伸缩器

分类专利产品

产品名称双法兰伸缩器

订购热线 86 021 56900777

在线询价

产品概述

主要零部件材料:

主要外形尺寸及连接尺寸:

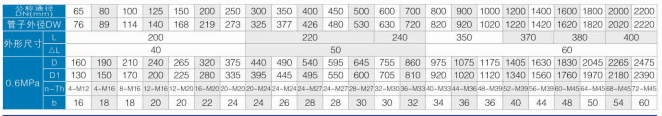

主要外形尺寸和连接尺寸

批量询价

选择	询价	公称通径 DN(mm)	管子外径DW	外形尺寸		0.6MPa
选择	询价	公称通径 DN(mm)	管子外径DW	L	△L	D	D1	n-Th	b
		65	76	200	40	160	130	4-M12	16
		80	89	200	40	190	150	4-M16	18
		100	114	200	40	210	170	8-M16	18
		125	140	200	40	240	200	12-M16	20
		150	168	200	40	265	225	12-M20	20
		200	219	200	40	320	280	16-M20	22
		250	273	200	40	375	335	20-M20	24
		300	325	220	50	440	395	20-M24	24
		350	377	220	50	490	445	24-M24	26
		400	426	220	50	540	495	24-M27	28
		450	480	220	50	595	550	24-M27	28
		500	530	220	50	645	600	228-M27	30
		600	630	240	50	755	705	32-M30	30
		700	720	240	50	860	810	36-M33	32
		800	820	350	60	975	920	40-M33	34
		900	920	350	60	1075	1020	44-M36	36
		1000	1020	350	60	1175	1120	48-M39	36
		1200	1220	370	60	1405	1340	52-M39	40
		1400	1420	370	60	1630	1560	56-M3	44
		1600	1620	380	60	1830	1760	0-M45	48
		1800	1820	380	60	2045	1970	64-M456	50
		2000	2020	400	60	2265	2180	68-M45	54
		2200	2220	400	60	2475	2390	72-M45	60
