应用标准
球阀符合API608/API6D标准
球阀符合ISO 10434/1S014313标准
防火标志采用API607标准
防静电采用API 608标准
符合ASME B 16.34标准
结构长度符合ASME B 16.10标准
法兰尺寸符合ASME B 16.5标准
对接焊符合ASME B 16.25标准
试验与检验符合API 598/API 6D标准
设计描述:
全通径设计
螺栓连接
浮动结构
防脱阀杆
防火设计
静电装置
切断装置
ISO5211 固定盘
法兰/焊接端
蜗轮操作
主要零件材质：

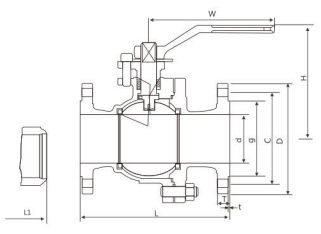

| 选择 | 询价 | 公称压力Nominalpressure | 尺寸(mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | d | L | D | C | g | T | t | H | W | n- φ | ||
| 1/2" | 15 | 108 | 89 | 60.50 | 35 | 12.70 | 1.60 | 87.50 | 142 | 4-15 | ||
| 3/4" | 20 | 117 | 98 | 70 | 43 | 12.70 | 1.60 | 87.50 | 142 | 4-15 | ||
| 1" | 25 | 127 | 108 | 79.50 | 51 | 13 | 1.60 | 91.50 | 142 | 4-15 | ||
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 14.50 | 1.60 | 107 | 190 | 4-15 | ||
| 1 1/2" | 40 | 165 | 127 | 98.50 | 73 | 15 | 1.60 | 128 | 200 | 4-15 | ||
| 2" | 50 | 178 | 152 | 120.50 | 92 | 16 | 1.60 | 136 | 200 | 4-19 | ||
| 2 1/2" | 65 | 190 | 178 | 139.50 | 105 | 18 | 1.60 | 158 | 300 | 4-19 | ||
| 3" | 80 | 203 | 190 | 152.50 | 127 | 19 | 1.60 | 196 | 350 | 4-19 | ||
| 4" | 100 | 229 | 229 | 190.50 | 157 | 24 | 1.60 | 212 | 700 | 4-19 | ||
| 5" | 125 | 256 | 254 | 215.90 | 186 | 24 | 1.60 | 252 | 1100 | 8-22 | ||
| 6" | 150 | 394 | 279 | 241.50 | 261 | 26 | 1.60 | 272 | 1100 | 8-22 | ||
| 8" | 200 | 457 | 343 | 298.50 | 270 | 29 | 1.60 | 342 | 1500 | 8-22 | ||
| 10" | 250 | 533 | 406 | 362 | 324 | 30 | 1.60 | 345 | 1500 | 12-25 | ||
| 12" | 305 | 610 | 483 | 432 | 381 | 32 | 1.60 | 385 | 12-25 | |||
| 14" | 337 | 686 | 535 | 476 | 413 | 35 | 1.60 | 430 | 12-29 | |||
| 16" | 387 | 762 | 597 | 540 | 470 | 37 | 1.60 | 470 | 16-29 | |||
| 18" | 489 | 914 | 698 | 635 | 582 | 43 | 1.60 | 590 | 20-32 | |||
