美标截止阀

在线询价

产品概述

采用标准：

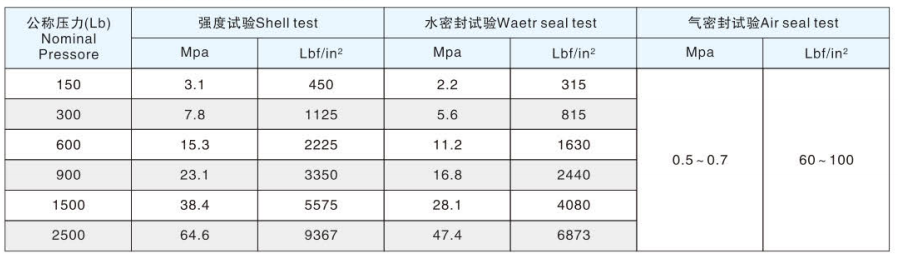

主要技术参数 :

主要零件材质：

主要外形尺寸和连接尺寸

选择	询价	磅级	口径		尺寸(mm)								重量(kg)
			NPS	DN	L			d	H	H1	W	W1	手轮	传动装置
			NPS	DN	RF	RTJ	BW	d	H	H1	W	W1	手轮	传动装置
		150	1/2	15	108	119	108	13	182		100		3
		150	3/4	20	117	130	117	19	193		100		4
		150	1	25	127	140	127	25	217		100		5
		150	1.25	32	140	152	140	32	235		135		8
		150	1.50	40	165	178	165	38	258		135		9
		150	2	50	203	216	203	51	330		200		19
		150	2.50	65	216	229	216	64	360		250		27	—
		150	3	80	241	254	241	76	390		280		36
		150	4	100	292	305	292	102	445		300		53
		150	5	125	356	369	356	127	480		350		75
		150	6	150	406	419	406	152	520	556	350	310	94	126
		150	8	200	495	508	495	203	600	658	400	310	148	180
		150	10	250	622	635	622	254	773	805	450	460	242	291
		150	12	300	698	711	698	305	880	955	500	460	438	480
		300	%	15	152	164	152	13	185		100		5
		300	3/4	20	178	191	178	19	195		100		7
		300	1	25	203	216	203	25	220		135		10
		300	1.25	32	216	229	216	32	240		135		14
		300	1 12	40	229	241	229	38	260		160		19
		300	2	50	267	283	267	51	385		200		25
		300	2.50	65	292	308	292	64	420		200		42
		300	3	80	318	333	318	76	440		280		46
		300	4	100	356	371	356	102	515		350		74
		300	5	125	400	416	400	127	580		350		111
		300	6	150	444	460	444	152	660	690	400	310	165	195
		300	8	200	559	575	559	203	900	950	550	460	275	327
		300	10	250	622	638	622	254	950	990	600	460	400	452
		300	12	300	711	727	711	305	1030	1080	700	460	624	725
